modusAOI MLD1200 V2.0-DS

Beidseitige Offline-Inspektion

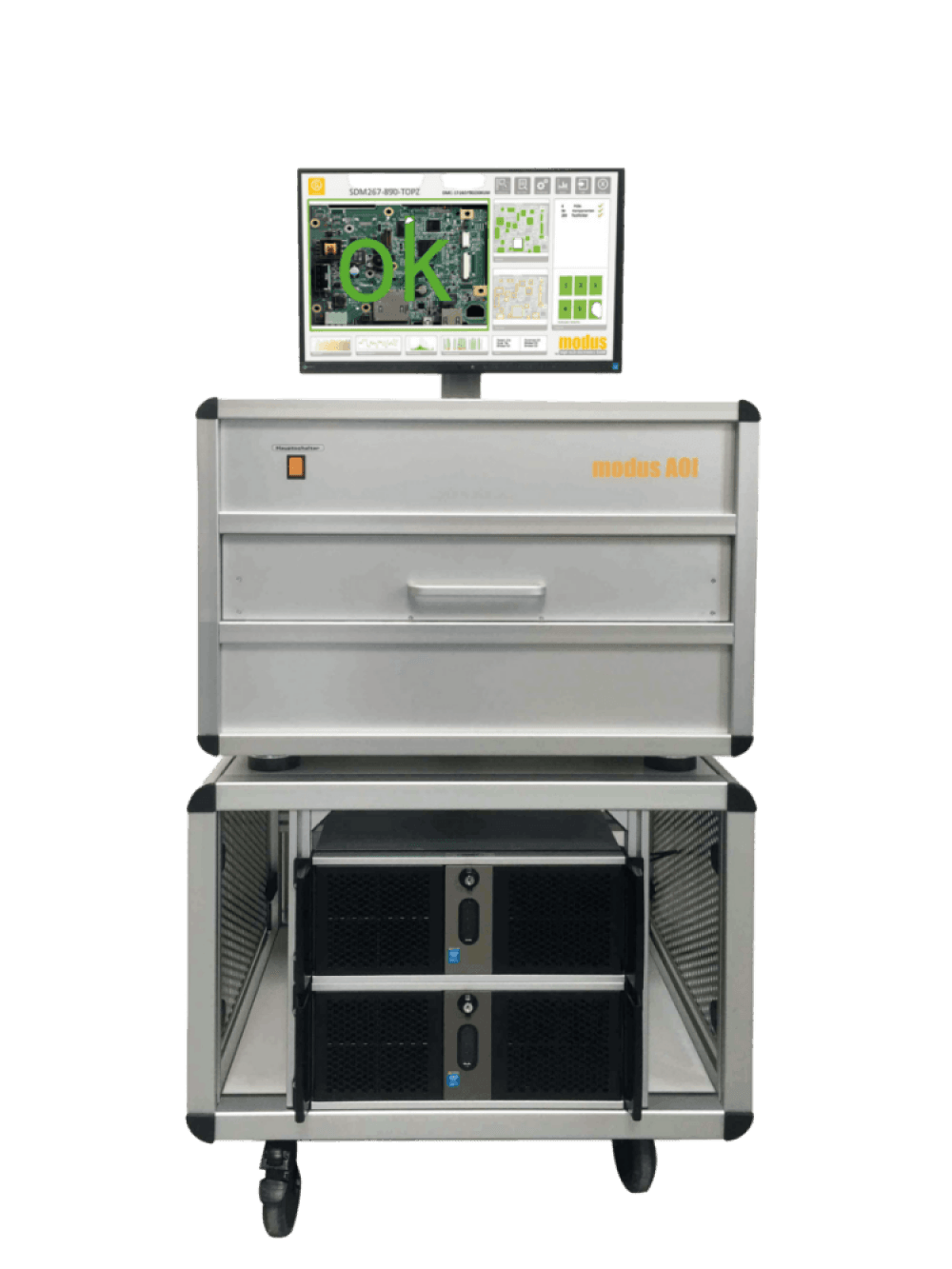

Das MLD1200 V2.0-DS ist ein Offline-Dual-AOI-System für die gleichzeitige Prüfung von bestückten Leiterplatten von beiden Seiten. Es verfügt über zwei Multi-LED-Leuchtbildscanner sowie unsere patentierten parallaxenfreien Objektive. Es umfasst modus Steuereinheiten mit der neuesten modus Software. Ein Trolley ist optional erhältlich.

Produkt-Merkmale

Duales System für die beidseitige, gleichzeitige Prüfung von Leiterplatten auf beiden Seiten.

Kombination verschiedener Inspektionsaufgaben wie SMD-Bestückung, THT-Lötstellen, konforme Beschichtung und vollständiges Screening auf Lotperlen (Lotkugeln).

Erfassen einer beliebigen Anzahl von Barcodes und Data-Matrix-Codes auf der Multi-Leiterplatte.

Zeigt das Testergebnis beider Seiten auf einmal an.

Indivudelles Angebot anfordern

Technische Informationen


Scan-Einheit

  • Auflösung: 600 - 1200 dpi, 42μm - 21μm

  • Farbtiefe 3 x 12 Bit intern, 3 x 8 Bit extern

  • Lichtquelle: Multi-LED-Beleuchtung

  • Optional: UV LED Cluster 365nm fokussiert

  • Einstellbare Beleuchtungsprofile

  • Getriggerte Lichtsteuerung

  • Telezentrisches Objektiv für ein parallaxenfreies Bild Rektifiziertes Bild durch orthogonale Kalibrierung

  • Wahlweise: Kalibrierung der Dicke der konformen Beschichtung



System-PC

  • Intel Core i7 4.2GHz neueste Generation

  • 32GB DDR4-RAM

  • DVD-Brenner

  • 2 x 1Gb/s Netzwerkschnittstelle

  • I/O Modul, 2 x 6TB HDD's (NAS 24/7)

  • 1 x 500GB V-NAND SSD NVMe M.2

  • Windows 10 Professionell/LTSB 64Bit

  • Acronis Backupsoftware

  • Tastatur

  • Maus

  • Operator Tastatur

  • 24" Full-HD IPS 16:9 Monitor

Arbeitsbereich

  • Leiterplattenfläche 300 mm x 410 mm (11.8 in. x 15.8 in.)

  • Freiraum BOT min 30mm, TOP bis zu 50mm (1.2 in. 1.9 in.)

Inspektionsgeschwindigkeit

Voller Bereich (doppelseitig) unabhängig von der Anzahl der Prüfteile: 25 Sekunden (einschließlich Kalibrierungszeit). Ein kleinerer Scanbereich bedeutet weniger Prüfzeit.

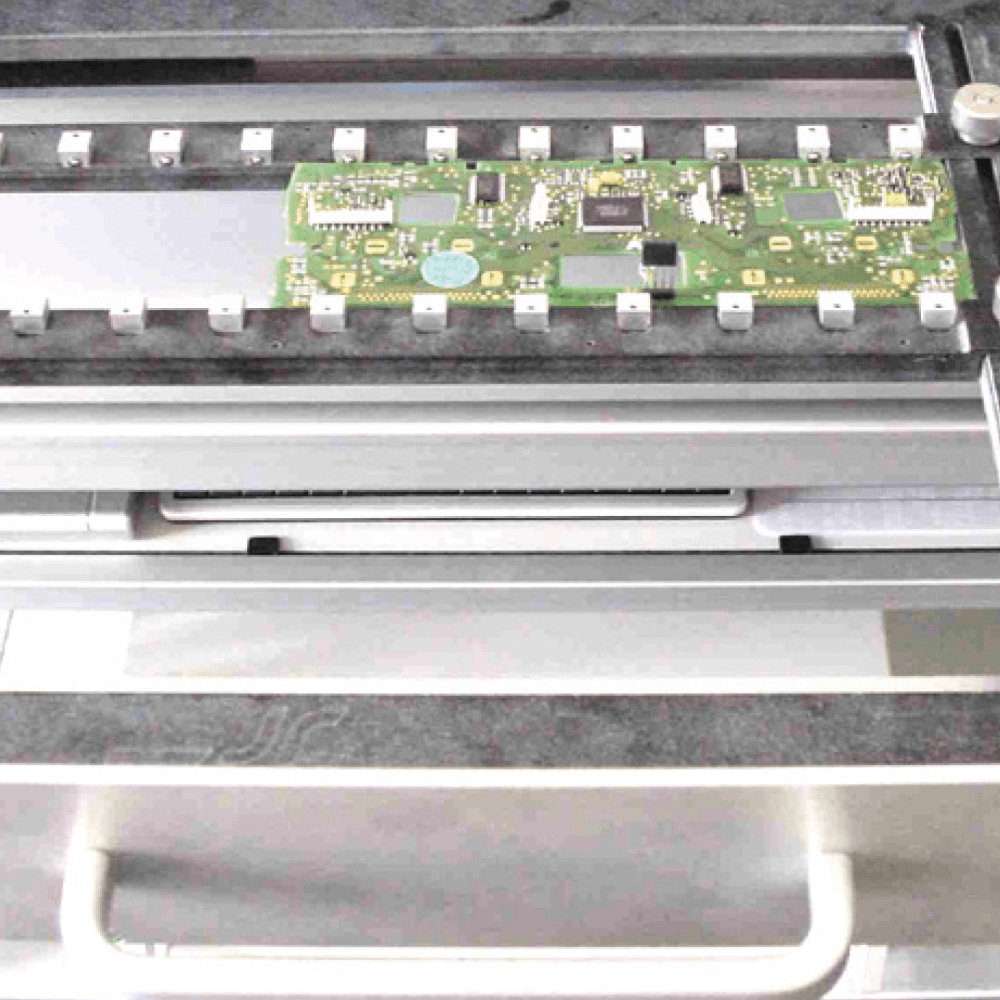

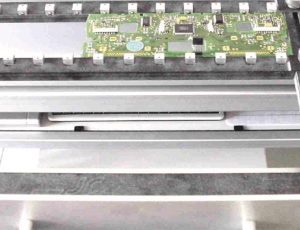

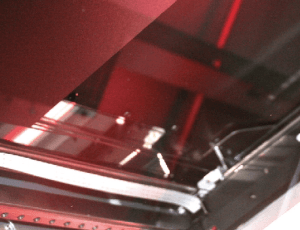

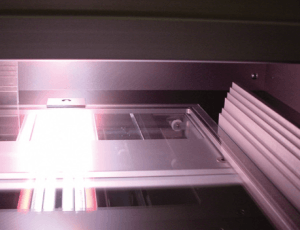

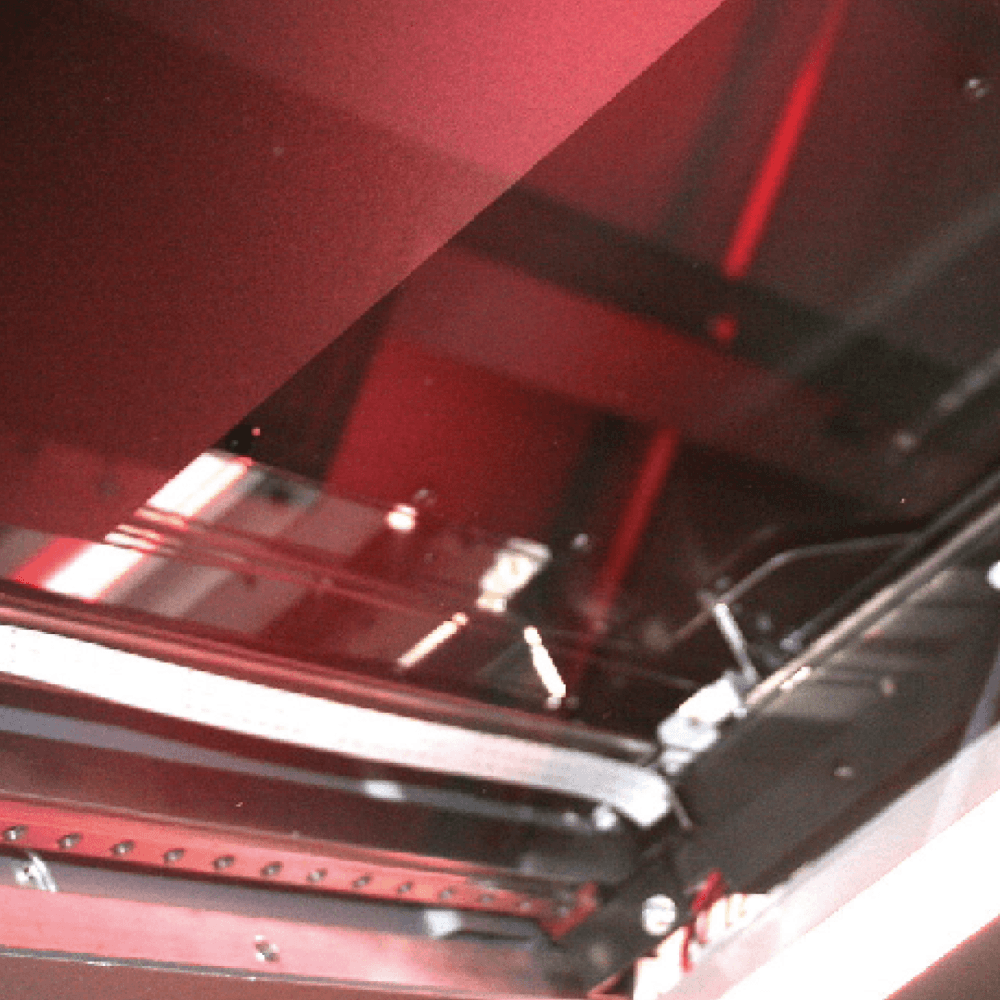

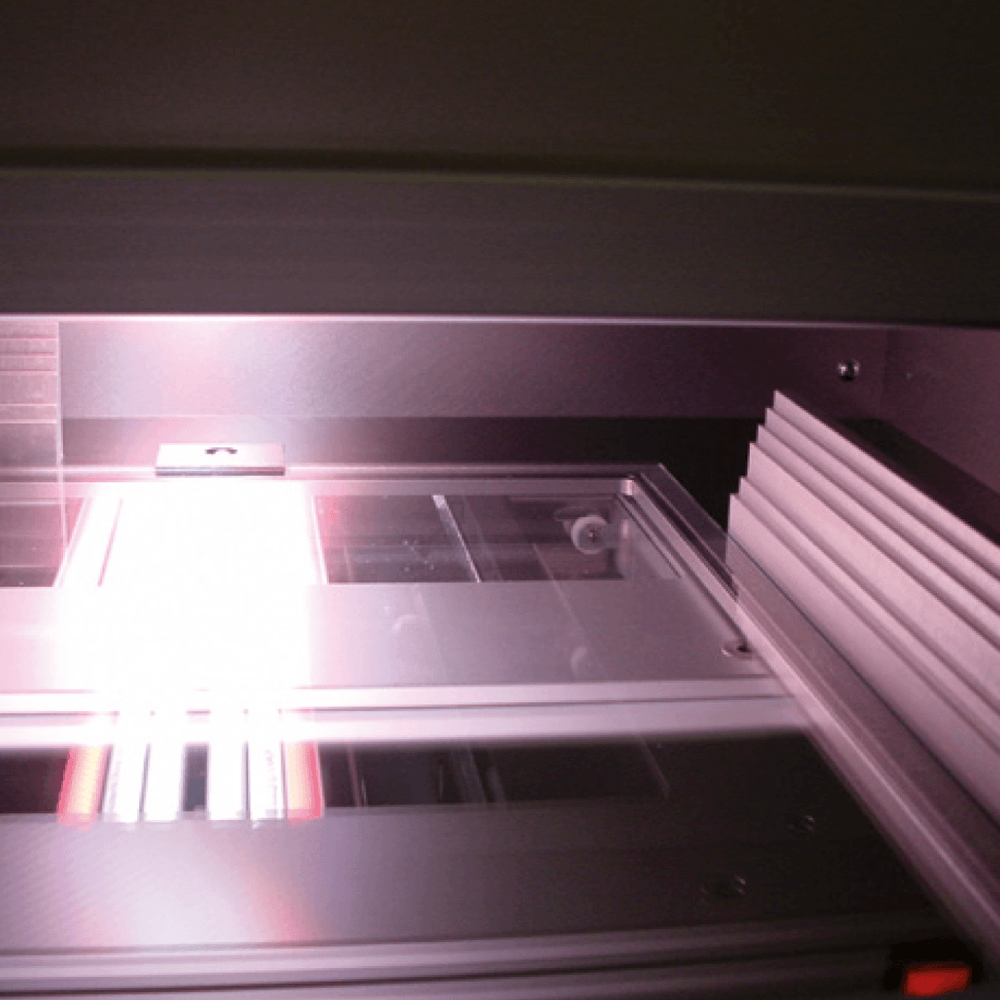

PCB JIG zur Befestigung des Prüflings

  • Duales System mit Schublade und höhenverstellbarer Halterung (magnetisch eingestellt).

  • Das Schließen der Schublade startet die Inspektion automatisch.

  • Wir sind auch in der Lage, eine ergonomische Lötrahmenhalterung ohne Schublade zu liefern.

Maße und Gewicht

  • Tischsystem 760 mm x 590 mm (29,9 Zoll x 23,2 Zoll)

  • Höhe 490 mm (19.3 in., einschließlich Schublade)

  • Gewicht ca. 80 kg (176 lbs)

Anschlusswerte und Einstellbedingungen

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz

  • Leistungsaufnahme des Scanners 300 W

  • Temperatur: 5° C - 35° C

  • Luftfeuchtigkeit: 10 % - 80 % nicht kondensierend
