Beschreibung

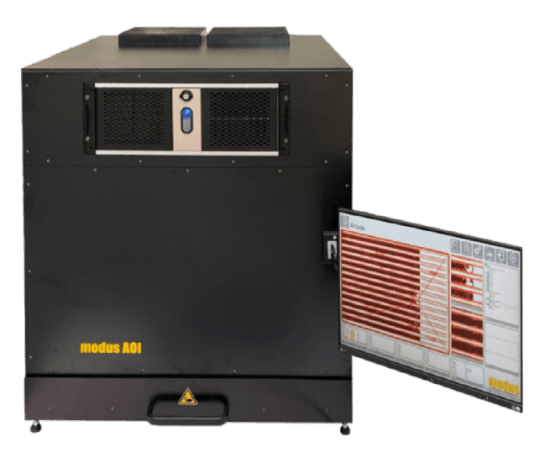

Das nahezu wartungsfreie Kamerasystem modusAOI MCS42 wurde nicht nur für die Produktionslinien entwickelt, sondern kann auch als Offline-Version aufgebaut werden. Bestehende Produktionslinien können mit diesem System problemlos nachgerüstet werden. Das System verfügt über vier 42-Megapixel-Kameras und eine leistungsstarke Steuereinheit.

Eine LED-Beleuchtung inklusive LED-Steuerung ist ebenfalls im Lieferumfang enthalten. Das gesamte Bild der Bildanalyse ist orthogonal kalibriert. Die Inspektion mit den hochauflösenden Systemkameras wird mit der bewährten modusAOI-Software durchgeführt. Unser Produktionsprozess ist nach ISO 9000 zertifiziert und beinhaltet auch eine CE-Konformitätserklärung.

Das System wurde an die hohen Anforderungen bei der Prüfung von Bipolarplatten angepasst. Die Bilderfassung von ca. 2,5 Sekunden bei einer Auflösung von 24 um ist herausragend. modus verfügt über 21 Jahre Erfahrung im Bereich kundenspezifischer Prüfsysteme.



61

Vorteile


  • Leicht zu integrieren
  • Kostengünstig
  • Einfach zu bedienen
  • Minimale Schulung erforderlich
  • Kein Schlupf, wenig Pseudo-Fehler
  • Kalibrierbares System
  • Stabile Prüfpräzision
Unbenannt 1

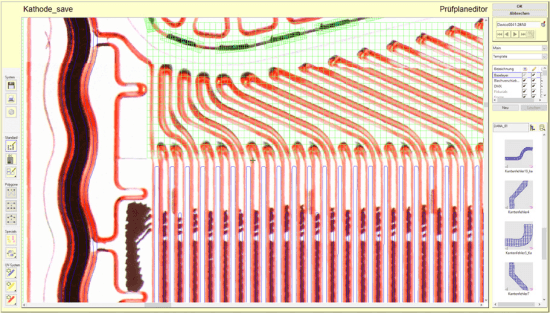

Testmöglichkeiten


  • Lage und Mindestdicke der Graphitbeschichtung im mittleren Bereich
  • Lage und Mindestdicke des Siebdrucks am Rand des Werkstücks
  • Kontrolle der nicht zu beschichtenden Fläche
  • Verunreinigung der Beschichtung (Graphit/Siebdruck)
  • Beschichtungsmasse darf sich nur auf den Sickenspitzen befinden
  • Prüfung einer definierten Zielkontur im Siebdruck
  • Einschnürungen im Beschichtungsweg
  • Kleine Blasen in der Beschichtungsbahn
  • Beschädigung des Metalls an der Kante (Balkon) des Werkstücks
  • Lage der Anoden-Kathoden-Verbindung (Versatz)
  • Allgemeine Schäden wie Verformungen und Kratzer
Rechner Design Internet Technologie Hauptplatine

Jetzt individuelles und kostenloses Angebot anfordern!

Merkmale


Kameraeinheit

  • Auflösung 4 x 42 Megapixel =168 Megapixel (21456 x 7716 Pixel)
  • Seitenverhältnis 2:3 pro Kamera
  • RGB-Farbfilter vom CMOS-Sensor, Farbintensität 24 Bit

Lichtquelle

  • LED-Cluster weiß und rot

Objektiv

  • 1:1,4 - 25 mm, Objektiv, C-Mount

Sichtfeld (FOV)

  • FOV: 450x180mm, kundenspezifisches FOV möglich

Testgeschwindigkeit

  • Bildaufnahme ~2,5 Sekunden, Verarbeitungszeit (während der Bearbeitung) ~7 Sekunden

System PC

  • Intel Core i9 Prozessor
  • 64 GBDDR5-RAM
  • 2 x 1 GB/s Netzwerkschnittstelle
  • I/O-Module
  • 1 x 1 TB NVMe SSD
  • 2 x 4TB NAS HDDs
  • Windows 10 Professional/LTSC 64 Bit
  • Acronis Backup Software
  • Tastatur
  • Maus
  • Operator Tastatur mit freibelegbaren Tastenfunktionen
  • 24" Full HD IPS 16:9 Monitor

Abmessungen

  • (L*B*H): 738 x 823 x 858 mm (Standard-Setup)

Netzanschluss

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz
  • Leistungsaufnahme: 300 W

Optionen

  • Nahtloses Stitching von 4 Kamerabildern (kombiniert zu einem Prüfplan)
  • Automatischer Start durch Schließen der Schublade (offline System)
  • DMC-Code wird automatisch erkannt
  • Kundenspezifische Software-Entwicklung
