Anforderungen


Obwohl der Prozess der Leiterplattenbestückung in den vergangenen Jahren einen grundlegenden Wandel erfahren hat und die konventionelle Durchsteckmontagetechnik zunehmend von der SMD Technologie abgelöst wurde, kann in vielen Bereichen der Elektronikindustrie nicht auf die THT Technik verzichtet werden. Insbesondere Bauteile, die erhöhten mechanischen Belastungen ausgesetzt sind, wie Relais, Spulen, Kondensatoren und Steckerleisten, werden mit modernen Selektivlötverfahren oder dem etablierten flächigen Wellenlötprozess gelötet. Der First-Pass-Yield dieser Lötprozesse ist typischerweise wesentlich geringer als beim Reflowprozess. Typische Fehler sind beispielsweise offene Lötstellen, Lötbrücken und Lötperlen. Hohe Qualitäts- und Zuverlässigkeitsstandards erfordern hier Test- und Inspektionswerkzeuge, die nicht nur alle Informationen für eine Reparatur zur Verfügung stellen, sondern auch eine Optimierung des Prozesses erlauben. Auch bei großflächigen Prüfungen und wechselnden Produkten muss eine Prüfung innerhalb des Fertigungstaktes erfolgen, um eine hohe Produktivität zu erreichen.

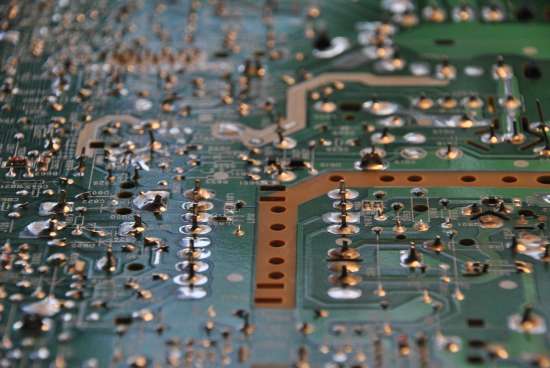

printed circuit board g79cc6d9e8 1920

Lösung


Die automatische Inspektion durch modusAOI stellt eine schnelle und lückenlose Prüfung aller gelöteten Baugruppen sicher.

Die Kombination von mehrfarbiger LED-Beleuchtung und Farbzeilenkamera ermöglicht eine eindeutige Meniskus- und Kurzschlussinspektion. Durch die vollflächige Bilderfassung der Scantechnik wird die hundertprozentige Erkennung auch von vagabundierenden Lotperlen sichergestellt.

Im Vergleich zur manuellen Inspektion sind die Prüfergebnisse mit modusAOI nicht bedienerabhängig, sondern stets objektiv und reproduzierbar. Die Inspektion erlaubt eine schnelle Rückmeldung von Prozessfehlern (closed-loop).

Die Prüfergebnisse werden zur dokumentierten Reparatur der Baugruppe an den Nacharbeitsplätzen angezeigt. Das Ergebnis sind Zeit- und Kosteneinsparungen sowie eine signifikante Qualitätserhöhung.

  • modusAOI spart Zeit, Platz und damit Geld.
  • Die typische Amortisation liegt bei acht bis zwölf Monaten

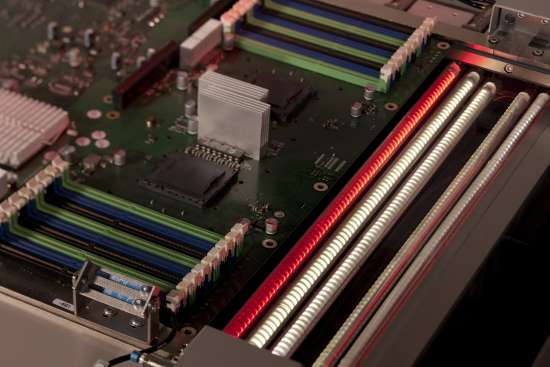

PW 1267 HIRES

Qualität durch Prozesskontrolle


sichere Fehlererkennung

  • Lotbrücken, Lotspritzer
  • vagabundierende Lotperlen bis 100m (vollflächig)
  • offene Lötstellen, fehlende Pins, schiefe Stecker
  • Erkennung von DMC/Barcode auf der Prüfseite ohne zusätzlichen Reader

hohe Prüftiefe und grosses Prüffeld

  • hochauflösender Farbscanner
  • mehrfarbige LED-Beleuchtung
  • 24Bit Farbe, 14.040x20.400 Pixel pro Scan
  • Prüffeld: max. 420mm*550mm
  • Hohe Geschwindigkeit: 25mm/Sekunde
  • vollflächig parallaxenfrei

übersichtliche Bedienung

  • Anzeige der Fehlerposition und Darstellung von Fehler und Vergleichsbild
  • Identische Darstellung am Prüfsystem und Reparaturplätzen
  • Fehlerart wird durch Tastendruck der Statistik zugewiesen
  • Anlernen der Mitarbeiter innerhalb weniger Minuten

Statistik und Prozesskontrolle

  • Traceability durch Auswertung von Barcode/2D Code/RFID
  • Kostenersparnis durch schnelle Prozessoptimierung
  • Intuitive Prüfplanerstellung
  • grafische Oberfläche
  • Leistungsstarke und flexible Prüfalgorithmen

Unterflursystem

  • Inspektion der Leiterplatten-Unterseite ohne Wendestation
  • Nahtlose Integration in den Fertigungsablauf Selektiv und Wellenlötanlagev

Doppelsystem

  • Beidseitige Inspektion von THT-Lötstellen und Bauteilen im Linientakt

Linienintegration

  • Flexibles Reparaturplatzkonzept
  • Einfache Integration in die Bestücklinie
  • Datenzuordnung durch Barcode/2D

Offline-System

  • Einfaches Handling durch variable Baugruppen Aufnahme

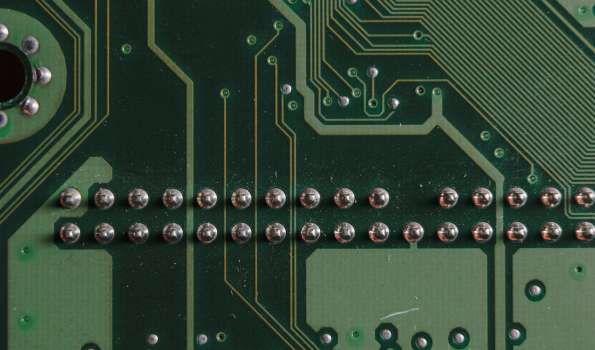

pexels tima miroshnichenko 6755088

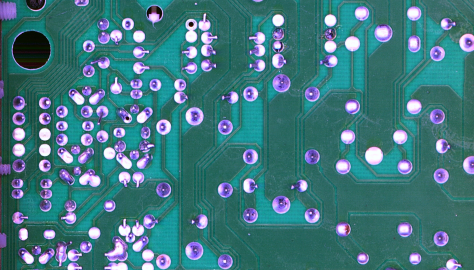

Bad 2015 07 10 16 07 241

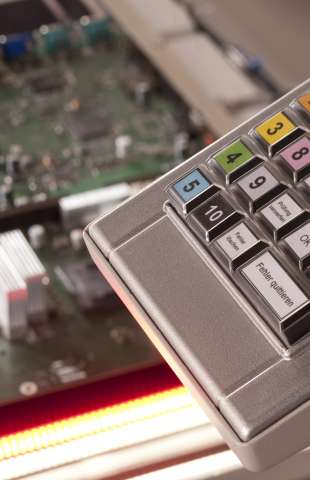

PW 1238 HIRES
