modusAOI MCS42-SEL-AL

Kamera-Inspektion

Das MCS42-SEL-AL ist ein kostengünstiges kamerabasiertes AOI-System. Diese Lösung ist für die wirtschaftliche und flexible Inline und Online-Inspektion der verschiedenen Produktionsprozesse optimiert. Das kleine und preiswerte System verfügt über eine 42 Megapixel, hochauflösende Industriekamera und einen PC mit der leistungsstarken modusAOI Software, in deren Entwicklung zwei Jahrzehnte Berufserfahrung stecken.

Individuelles Angebot anfordern

Jetzt starten!

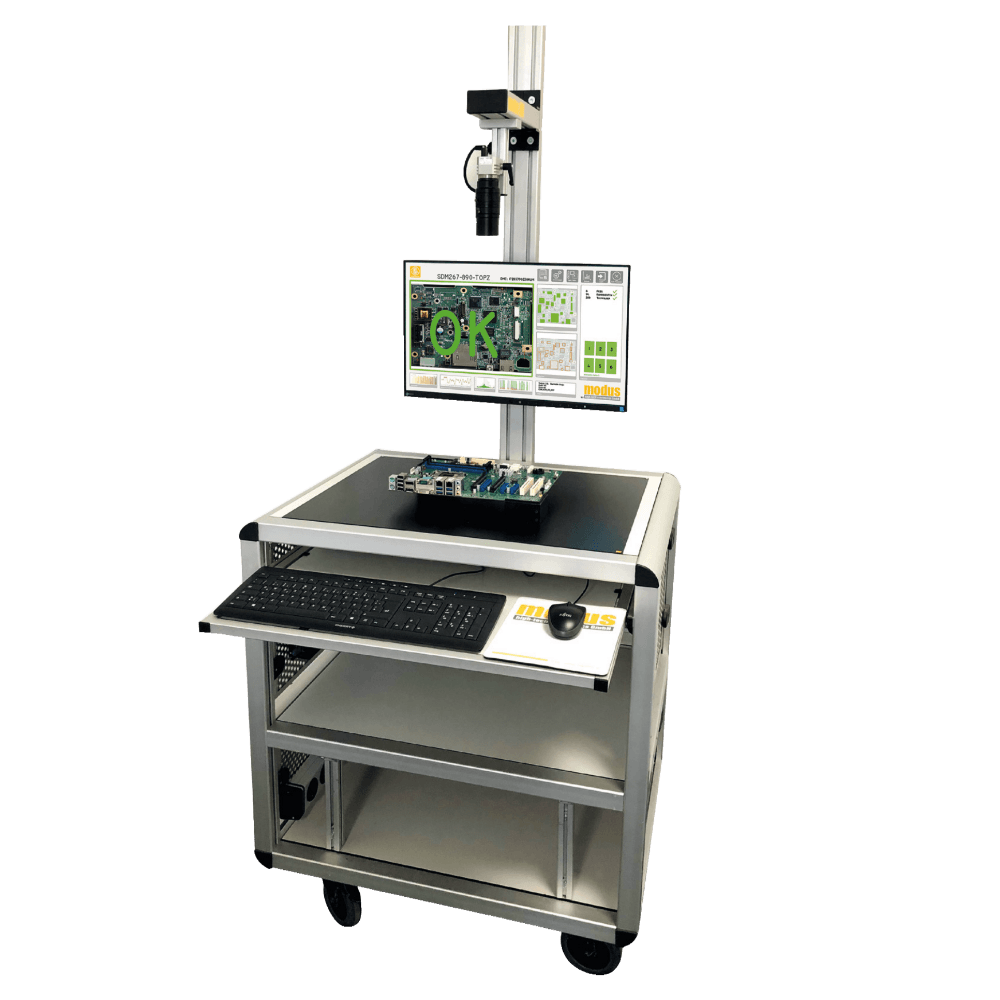

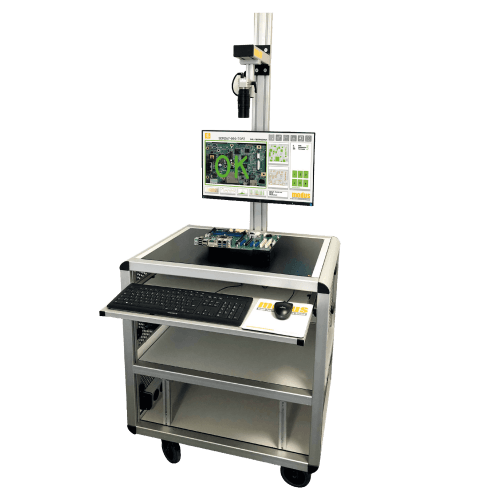

65

Produkt-Merkmale

Einziges System für die Inspektion von Objekten.

Kombination verschiedener Applikationsaufgaben im THT-Bereich, die vor einem Wellenlöt- oder Selektivlötofen stattfinden.

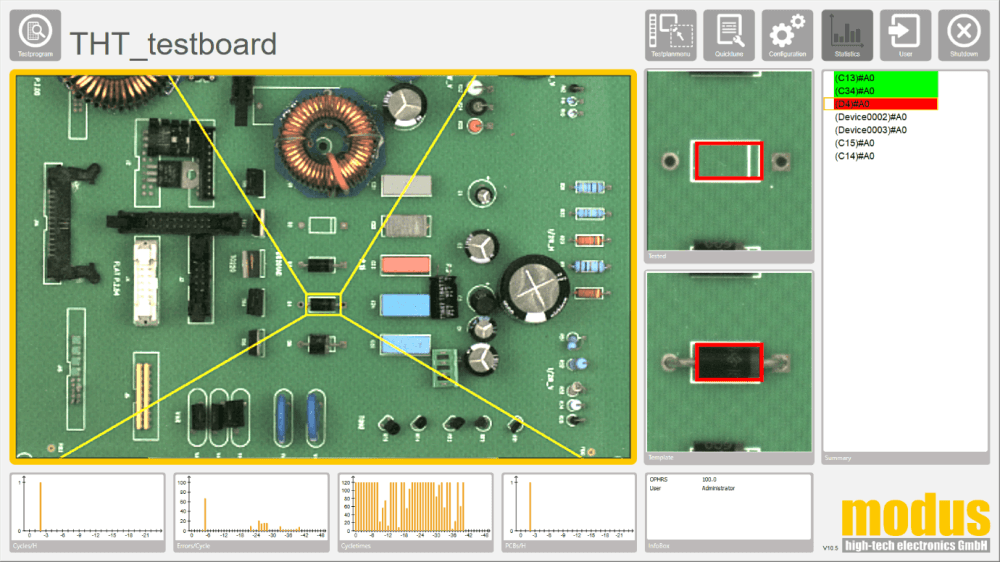

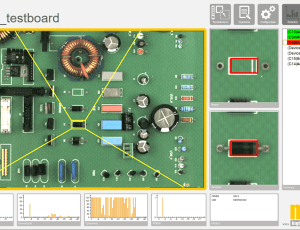

Typische Prüfungen umfassen die Bestätigung des mechanischen Zusammenbaus, das Vorhandensein, die Platzierung und die Ausrichtung von Steckern, Aufklebern und Befestigungen sowie das Lesen von Barcodes und Data-Matrix-Codes.

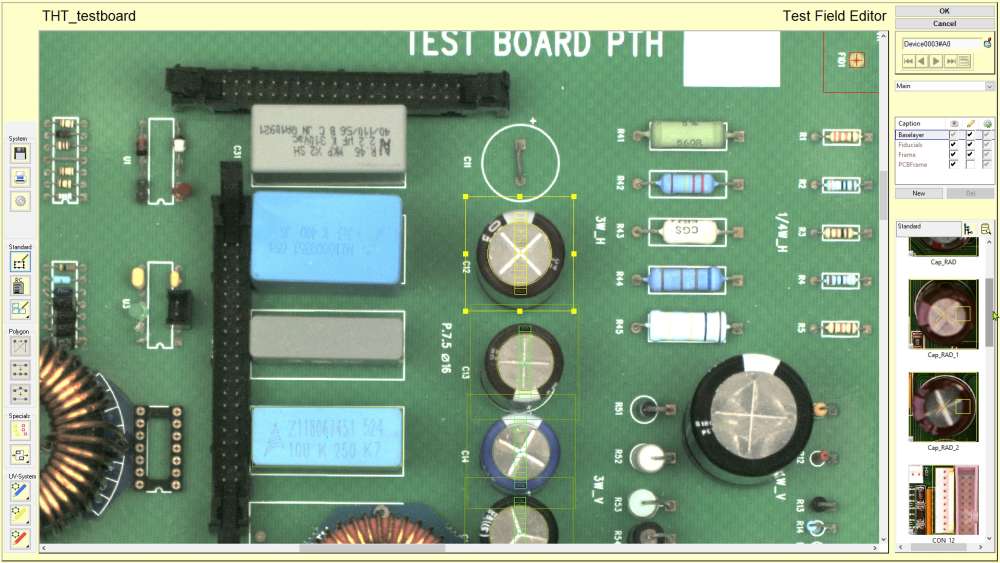

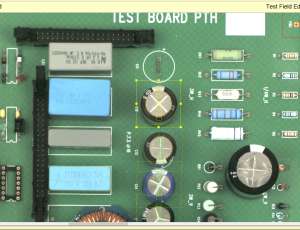

2021 10 21 15 22 22 Greenshot

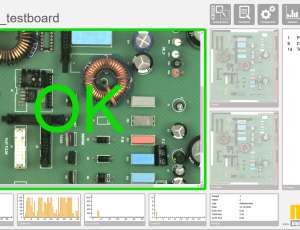

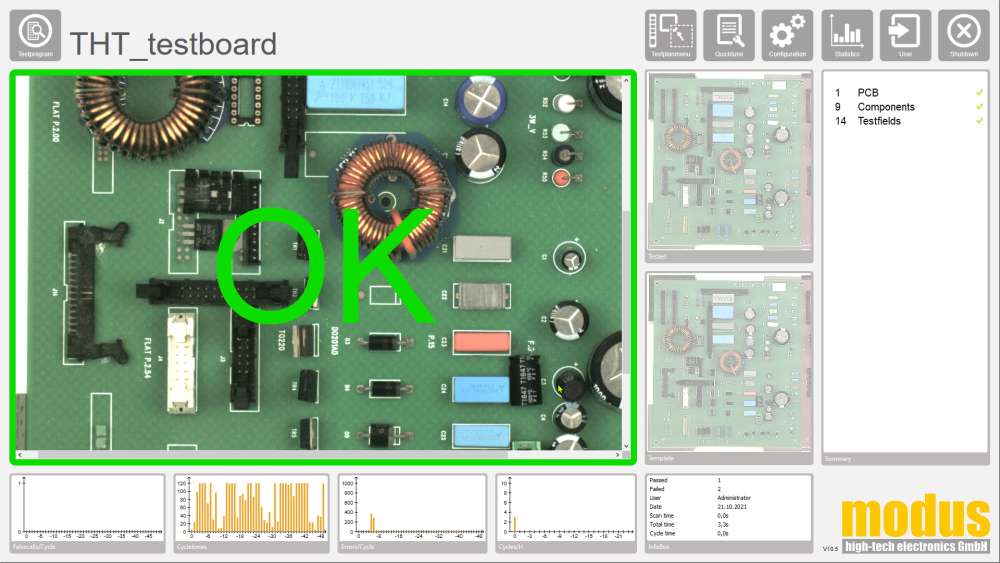

2021 10 21 15 35 38 Greenshot

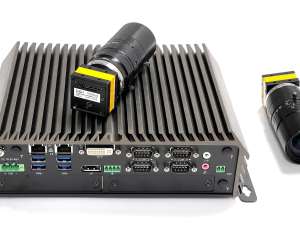

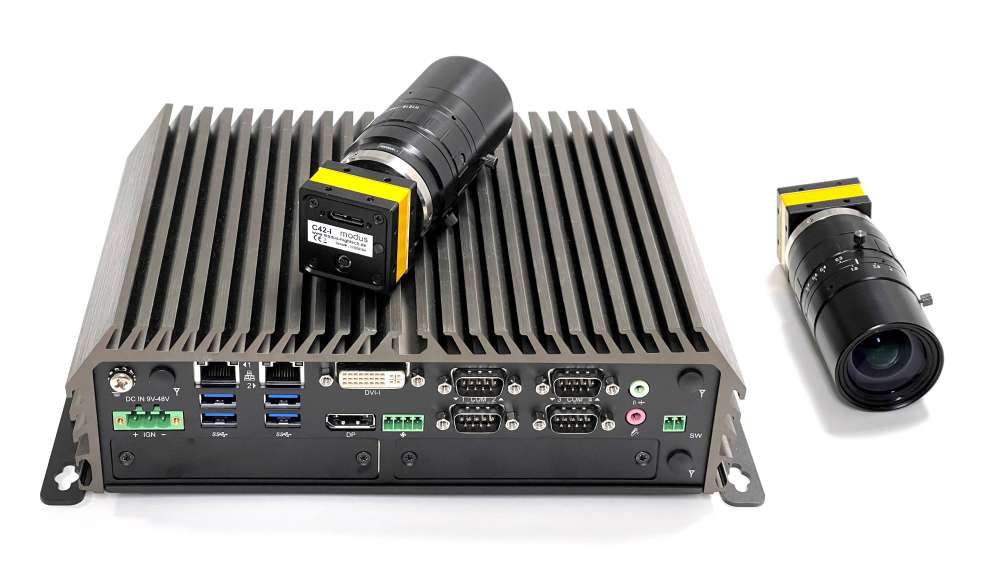

MCS42 Mini PC und Kamera

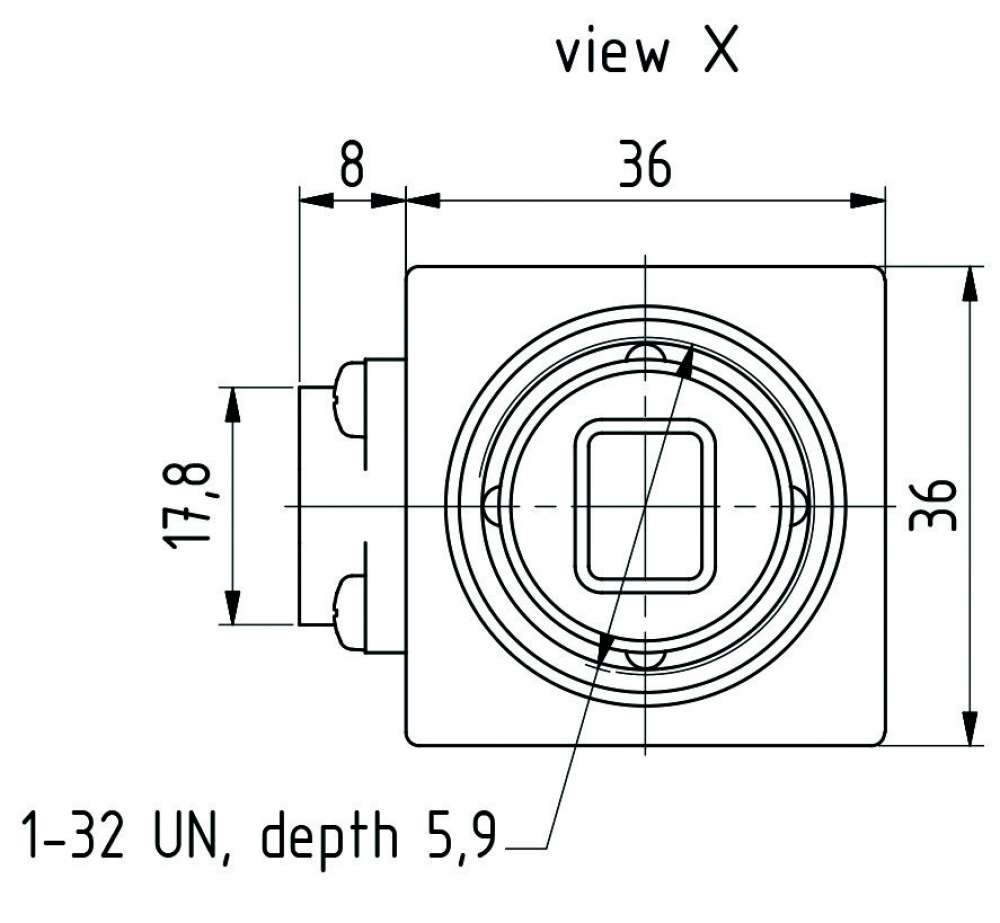

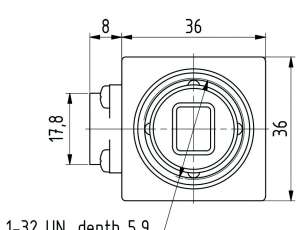

MCS42 front cmyk

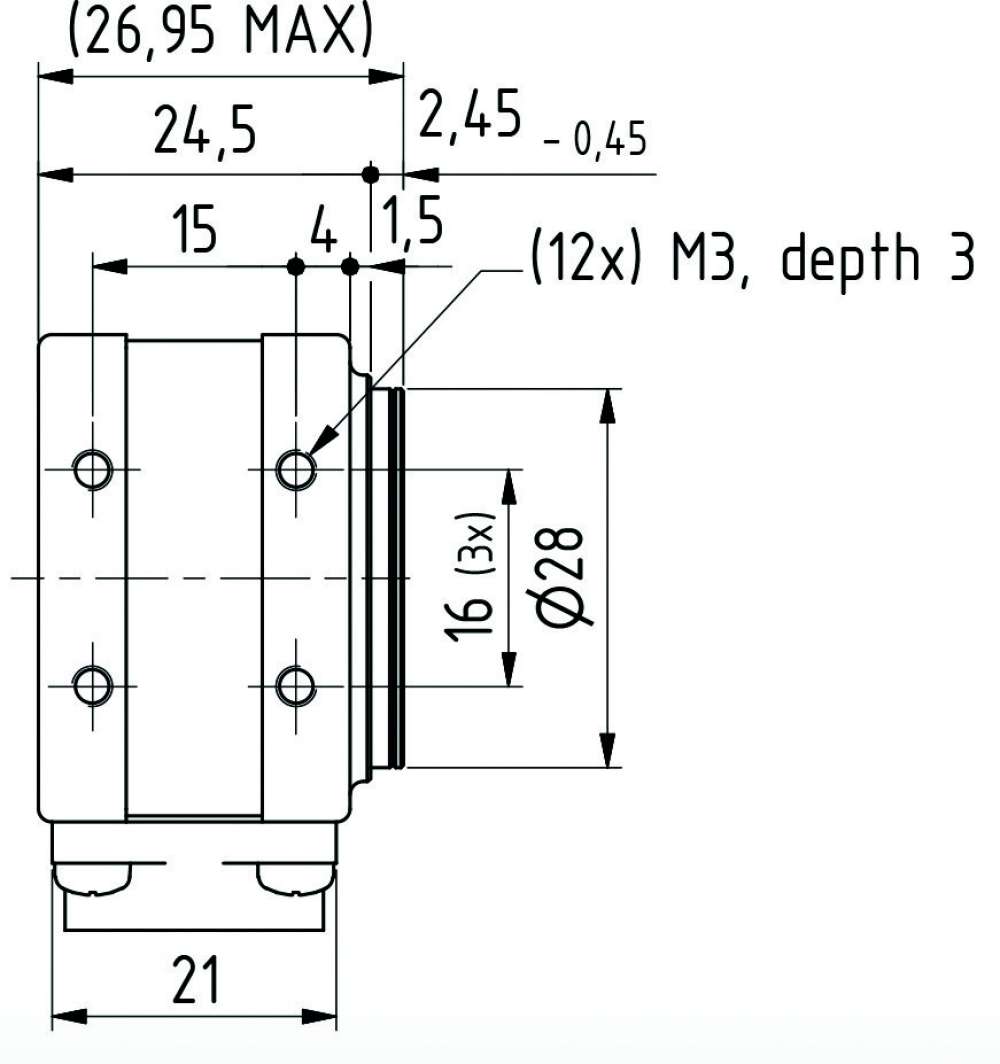

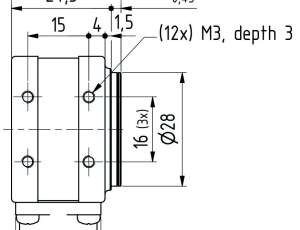

MCS42 side cymk

Technische Informationen

Kameraeinheit C42

  • Auflösung 42 Megapixel (7716 x 5364 Pixel)

  • Bildseitenverhältnis 3:2, Pixelgröße (am Objekt) abhängig von Brennweite und Arbeitsabstand

  • RGB-Farbfilter auf CMOS-Sensor

  • Farbtiefe 24 Bit

Lichtquelle

  • Keine externe Beleuchtungseinheit erforderlich. Funktioniert mit Umgebungslicht in der Produktionsumgebung.

  • Automatischer Weißabgleich und automatische Belichtung sorgen für stabile Tests

Objektiv

  • 1:1,4 - 25,5 mm, andere Objektive optional (C-Mount)

Inspektionsbereich mit Standardobjektiv

  • Betriebsbereich bis zu 420 mm x 300 mm

  • Mindestabstand der Kamera 280 mm

Test Geschwindigkeit

  • Bildaufnahme einschließlich Analyse: typischerweise 2-4 Sekunden

System PC

  • Intel i7 QuadCore der neuesten Generation 8 x 2,9GHz

  • 16GB DDR3- RAM

  • 2 x 1Gb/s Netzwerkschnittstelle

  • E/A-Modul1 x 240GB SSD mSATA 1 x 1TB HDD SATA



  • Windows 10 Professionell/LTSB 64Bit

  • Acronis Backupsoftware

  • Tastatur

  • Maus

  • Bedientastatur

  • 24" Full-HD IPS 16:9 Monitor

Maße und Gewicht

  • Kameraeinheit (LxBxH): 39 mm x 39 mm x 40 mm

  • Gewicht ca. 300 g

Anschlusswerte und Einstellbedingungen

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz

  • Leistungsaufnahme PC: 300 W

  • Leistungsaufnahme Monitor: 120 W

  • Temperatur: 5° C - 35° C
  • Luftfeuchtigkeit: 10 % - 80 % nicht kondensierend

MCS42 SEL AL

kamerabasiertes System
