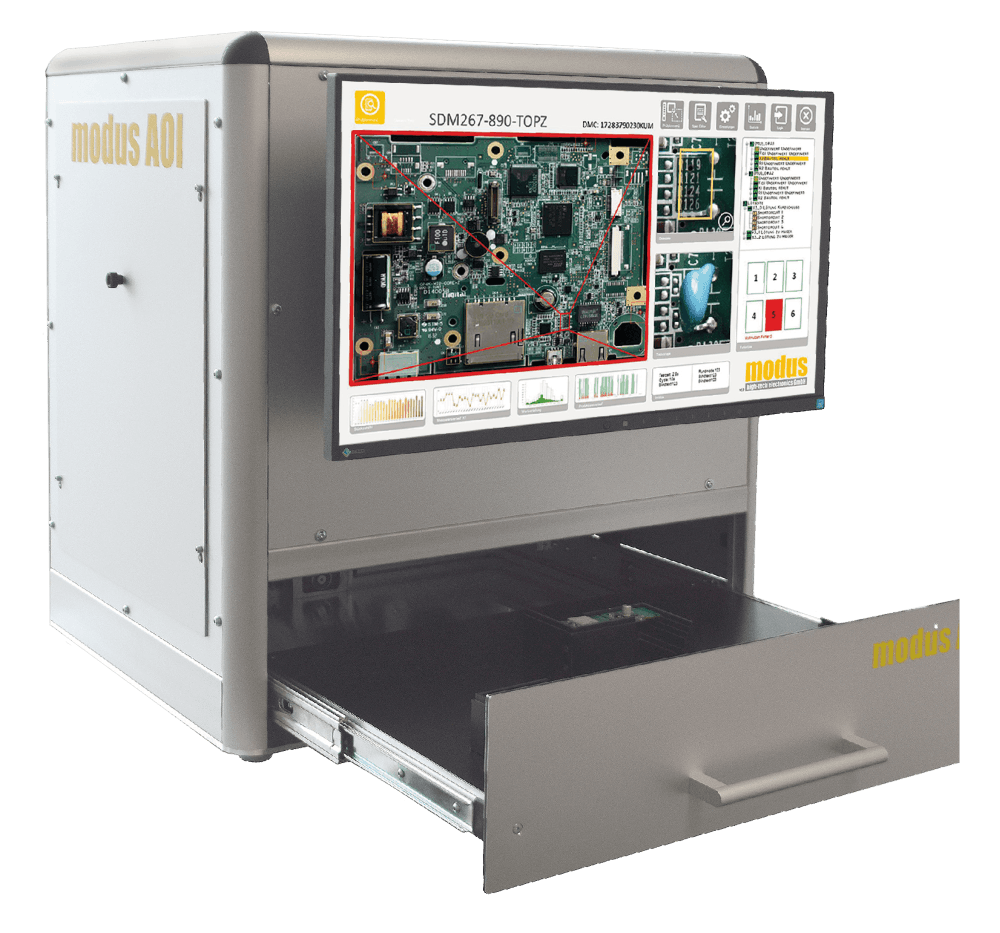

modusAOI MCS18/42-offline

Kamera-Inspektion

Die optische Inspektion mit dem neuen Stand-alone-Kamerasystem ermöglicht eine kostengünstige und flexible Prüfung mehrerer Produktionsprozesse. Die Inspektion mit der hochauflösenden Systemkamera (18-42 Megapixel) wird von einem Microsoft Windows-basierten Computer gesteuert und ausgewertet, auf dem die professionelle modus AOI-Software läuft.

Individuelles Angebot anfordern

Jetzt starten!

bild 73

Produkt-Merkmale

Einziges System für die Prüfung von Objekten innerhalb einer Offline-Anwendung (One Piece Flow).

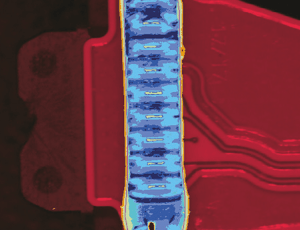

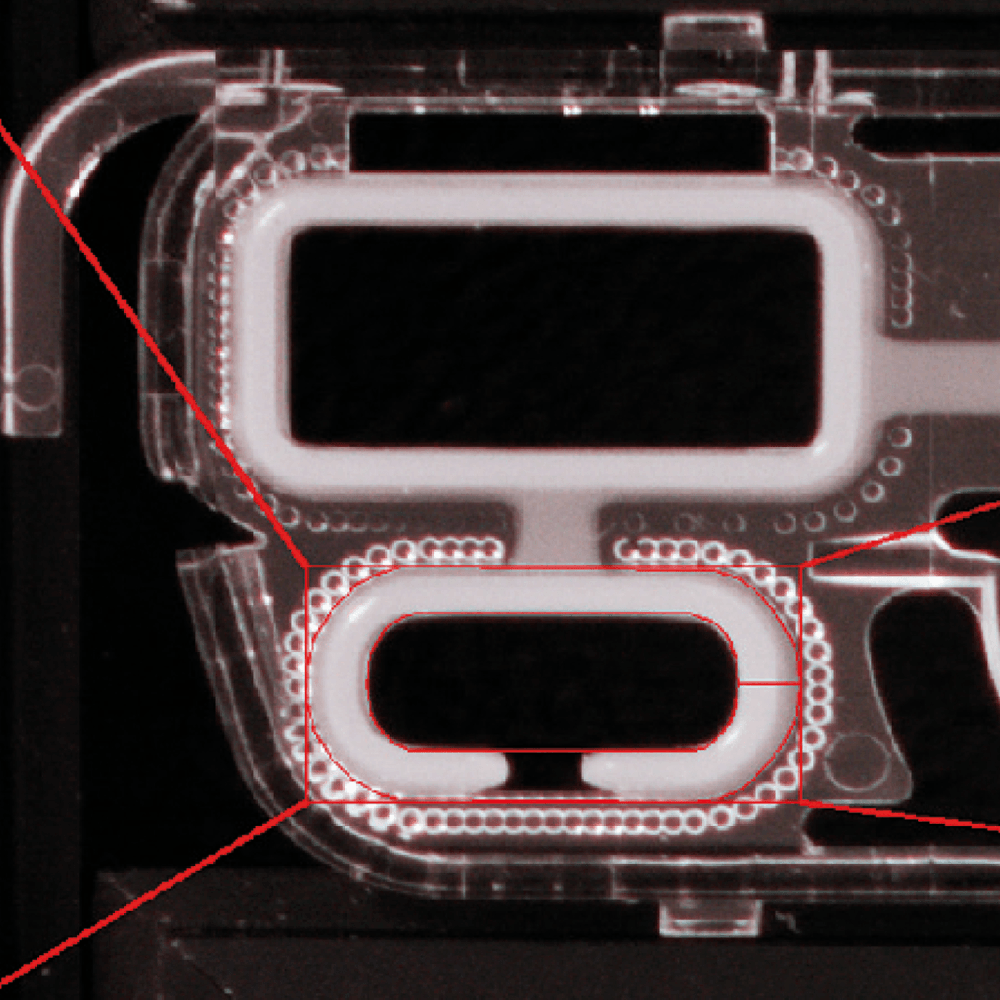

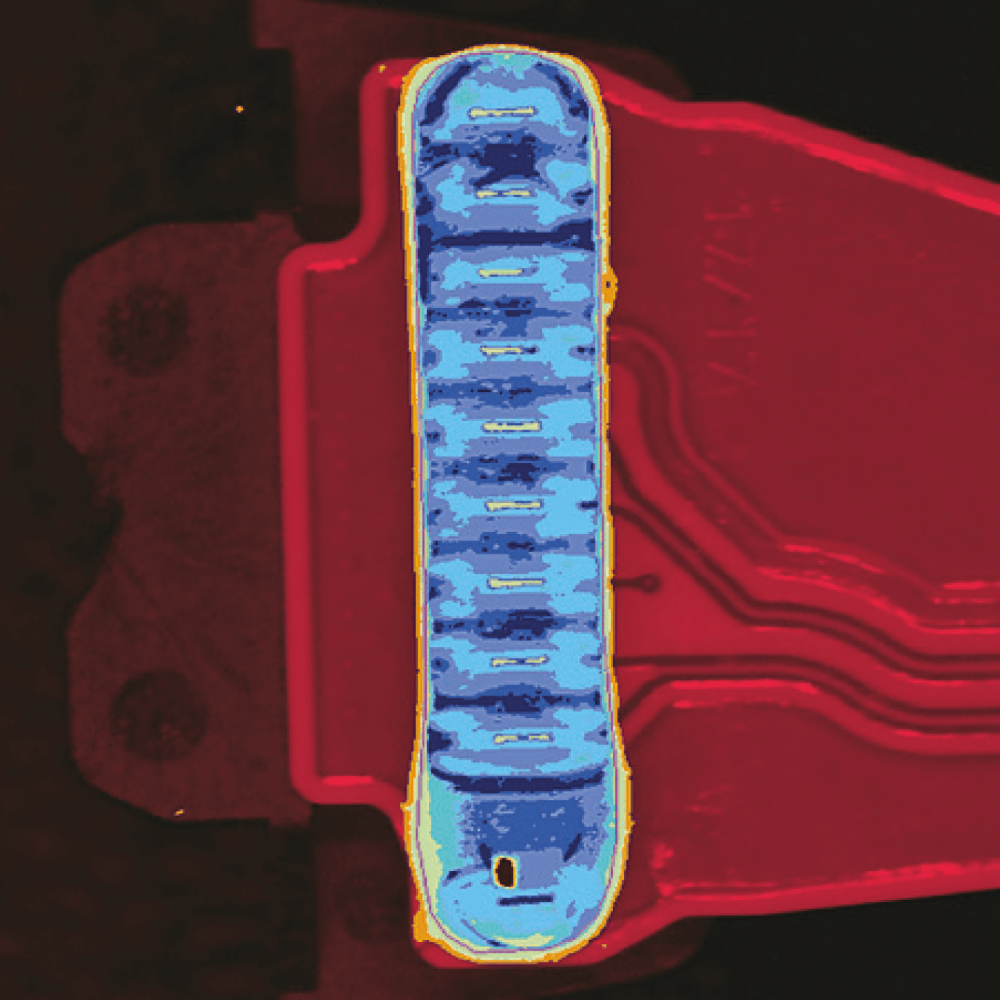

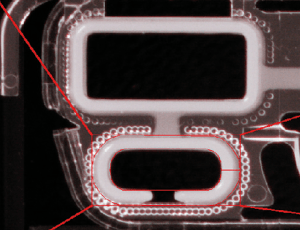

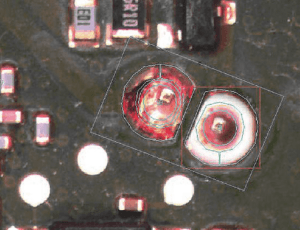

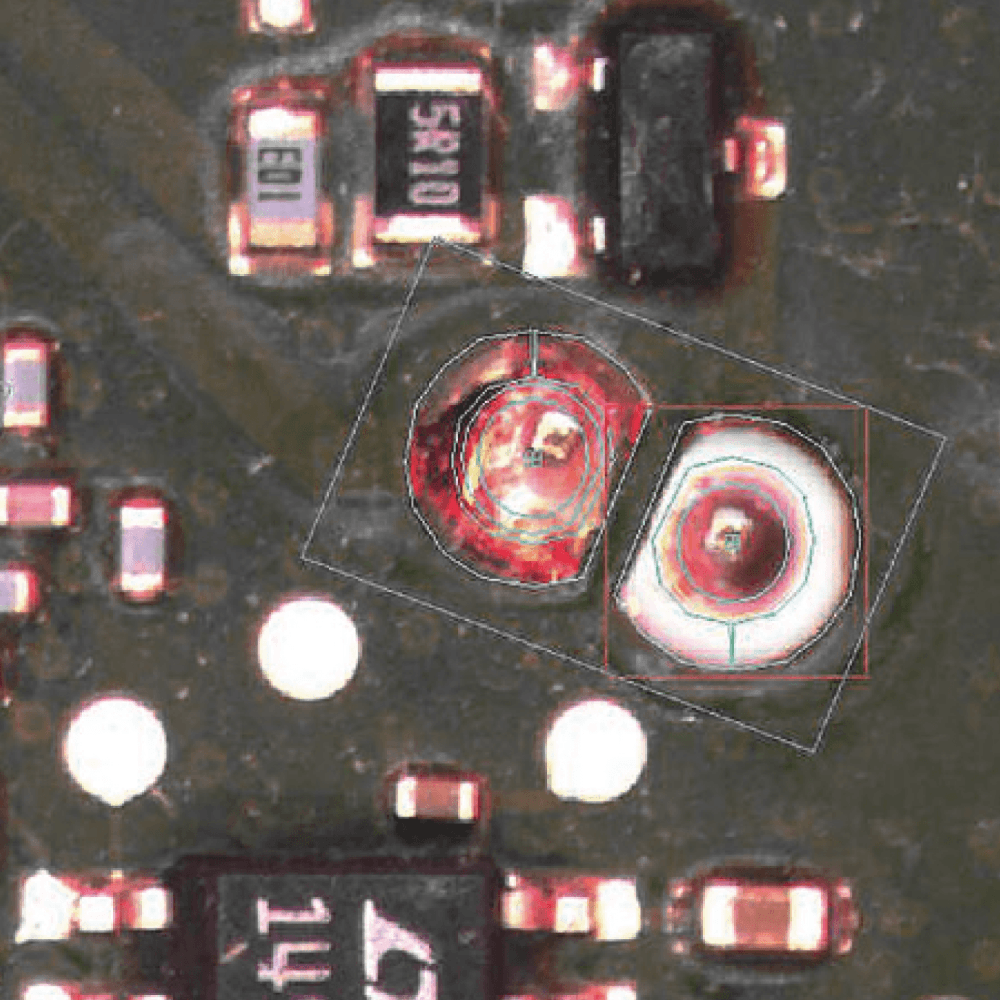

Kombination verschiedener Inspektionsaufgaben wie SMD-THT-UV, Bondinspektion sowie Laserlötinspektion.

Typische Prüfungen umfassen die Bestätigung des mechanischen Zusammenbaus, das Vorhandensein, die Platzierung und die Ausrichtung von Steckern, Aufklebern und Befestigungen sowie das Lesen von Barcodes und Data-Matrix-Codes.

bild 74
bild 75
bild 76

Technische Informationen

Kameraeinheit C18-42

  • Auflösung 18 - 42 Megapixel (3840 x 2748 Pixel oder 7716 x 5364 Pixel)

  • Bildseitenverhältnis 3:2, Pixelgröße (am Objekt) abhängig von Brennweite und Arbeitsabstand

  • RGB-Farbfilter auf CMOS-Sensor

  • Farbtiefe 24 Bit

Lichtquelle

  • LED-Cluster/Panel weiß, rot, blau und UV

Objektiv

  • 1:1,4 - 25,5 mm, andere Objektive optional (C-Mount)

Inspektionsbereich mit Standardobjektiv

  • Arbeitsbereich 75 mm x 88 mm - 300 mm x 400 mm

  • Minimaler Arbeitsabstand 150 mm

Test Geschwindigkeit

  • Bildaufnahme einschließlich Analyse: typischerweise 2-4 Sekunden

System PC

  • Intel i7 QuadCore der neuesten Generation 8 x 2,9GHz

  • 16GB DDR3- RAM

  • 2 x 1Gb/s Netzwerkschnittstelle

  • E/A-Modul

  • 1 x 240GB SSD mSATA 1 x 1TB HDD SATA

  • Windows 10 Professionell/LTSB 64Bit

  • Acronis Backupsoftware

  • Tastatur

  • Maus

  • Bedientastatur

  • 24" Full-HD IPS 16:9 Monitor

Maße und Gewicht

  • Kameraeinheit 39 mm x 39 mm

  • Höhe 40 mm

  • Gewicht ca. 300 g

  • Gehäuse je nach Wahl des Kunden, 360 x 360 x 450mm bis zu 64 x 490 x 600mm

Anschlusswerte und Einstellbedingungen

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz

  • Leistungsaufnahme PC: 300 W

  • Leistungsaufnahme Monitor: 120 W

  • Temperatur: 5° C - 35° C
  • Luftfeuchtigkeit: 10 % - 80 % nicht kondensierend
