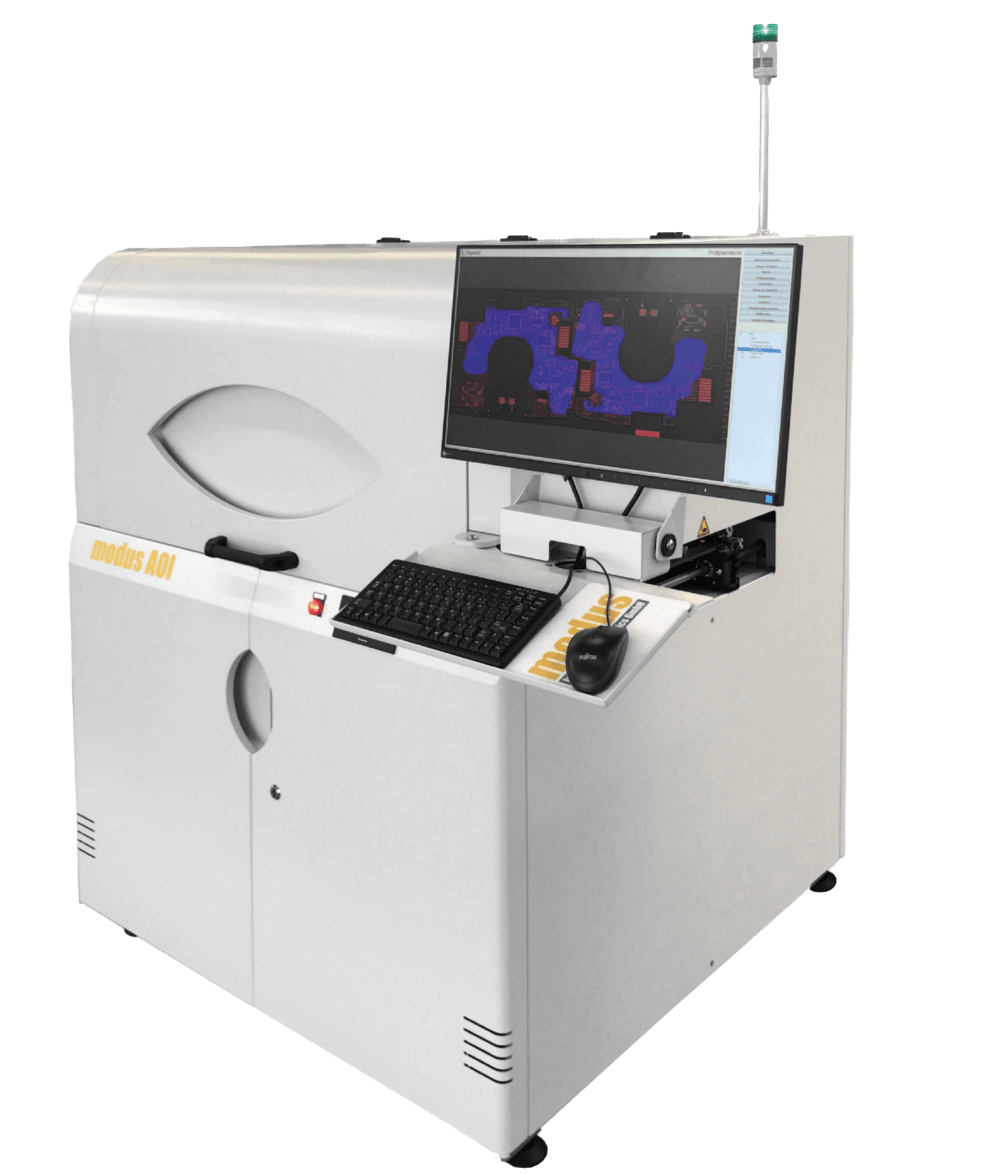

modusAOI S3-ION-Hybrid-SV

Single-side-top inspection THT+CC

Dieses modus AOI-System ist für die Inspektion von der Oberseite mit einem FOV von 420 x 420 mm (16,5" x 16,5") ausgelegt. Es verfügt über eine Multi-LED beleuchtete Linienscaneinheit sowie unsere patentierten parallaxenfreien Objektive. Die Inspektion wird mit drei Winkeln durchgeführt: 0°, -12° und +12°. Die neueste modus-Software V10 bietet spezielle Prüfmodi für die Mehrwinkelprüfung. Das Transportmodul hat eine Systemlänge von 1200 mm (47,2 Zoll) und bietet ein optionales Rückführband.

bild 28

Produkt-Merkmale

System zur einseitigen Oberseiteninspektion für THT- oder CC-Leiterplatten.

Ermöglicht Seitenansicht (bis zu +-12°) für alle Leiterplattenseiten mit 90°-Drehtisch.

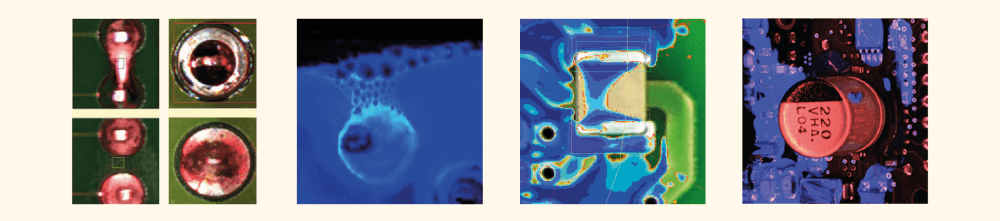

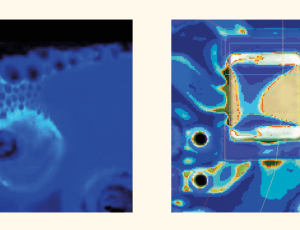

Kombination verschiedener Inspektionsaufgaben wie SMD-Bestückung, THT-Lötstellen, konforme Beschichtung und vollständiges Screening auf Lotperlen (Lotkugeln).

Erfassen einer beliebigen Anzahl von Barcodes und Data-Matrix-Codes auf der Multi-Leiterplatte.

bild 29

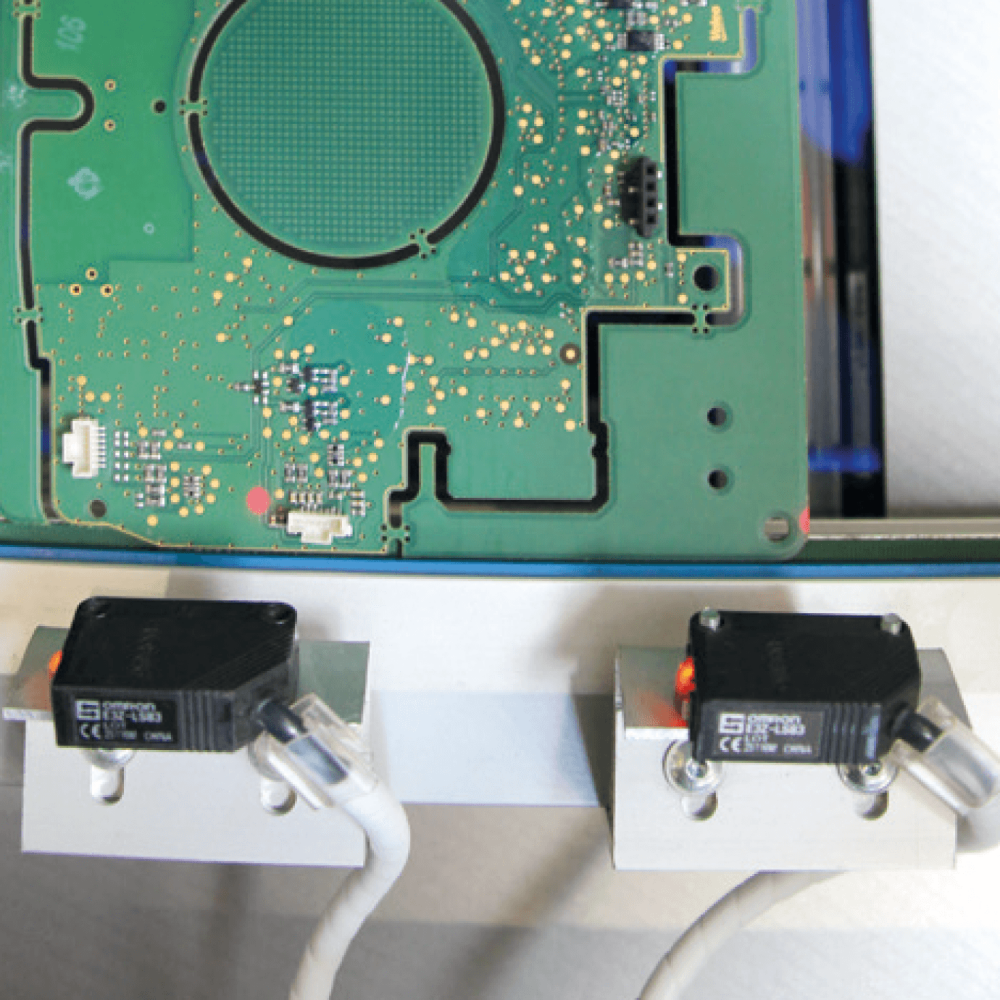

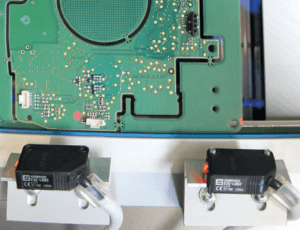

bild 30
bild 31
bild 32

Individuelles Angebot anfordern

Jetzt starten!

Technische Informationen

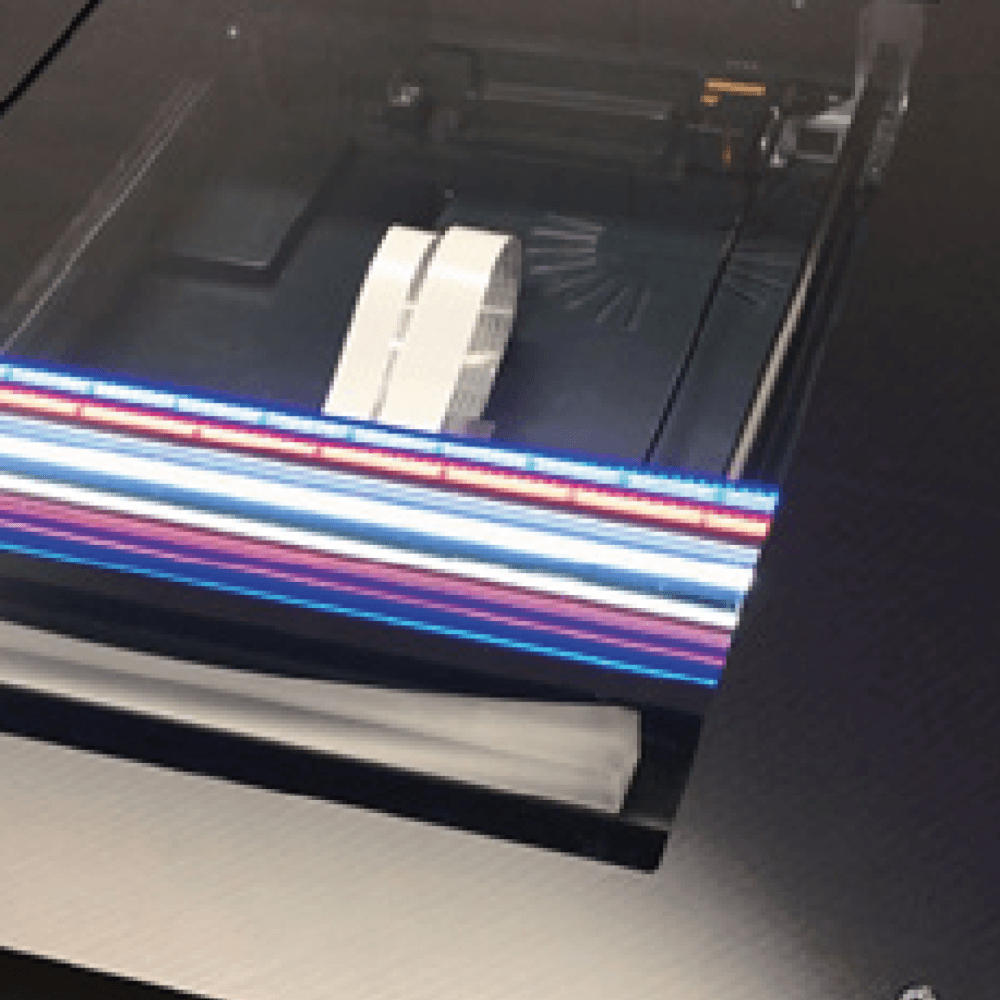

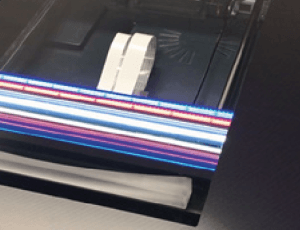

Scan-Einheit

  • Auflösung: 600 - 1200 dpi, 42μm - 21μm

  • Farbtiefe 3 x 12 Bit intern, 3 x 8 Bit extern

  • Lichtquelle: Multi-LED-Beleuchtung

  • UV LED Cluster 365nm fokussiert

  • Lötmeniskussteuerung mit blau-rot-weißem LED-Cluster basierend auf verschiedenen Beleuchtungswinkeln

  • Einstellbare Beleuchtungsprofile

  • Getriggerte Lichtsteuerung

  • Telezentrisches Objektiv für ein parallaxenfreies Bild

  • Rektifiziertes Bild durch orthogonale Kalibrierung

  • Optional: Kalibrierung der konformen Schichtdicke

  • Seitenansicht mit drei Winkeln: 0°, -12° und +12°

System-PC

  • Intel Core i7 3.8GHz neueste Generation

  • 32GB DDR4-RAM

  • DVD-Brenner

  • 2 x 1Gb/s Netzwerkschnittstelle

  • E/A-Modul

  • 2 x 4TB HDD's (NAS 24/7)

  • 1 x 512GB SSD NVMe M.2

  • Windows 10 IoT Entrprise LTSC 64Bit

  • Acronis Backupsoftware

  • Tastatur

  • Maus

  • Operator Tastatur

  • 24" Full-HD IPS 16:9 Monitor

Arbeitsbereich

  • Leiterplattenfläche 420 mm x 420 mm

  • Abstand TOP bis zu 100 mm

Inspektionsgeschwindigkeit

  • Voller Bereich unabhängig von der Anzahl der Prüfteile: 20 Sekunden (einschließlich Kalibrierungszeit). Ein kleinerer Scanbereich bedeutet weniger Prüfzeit.

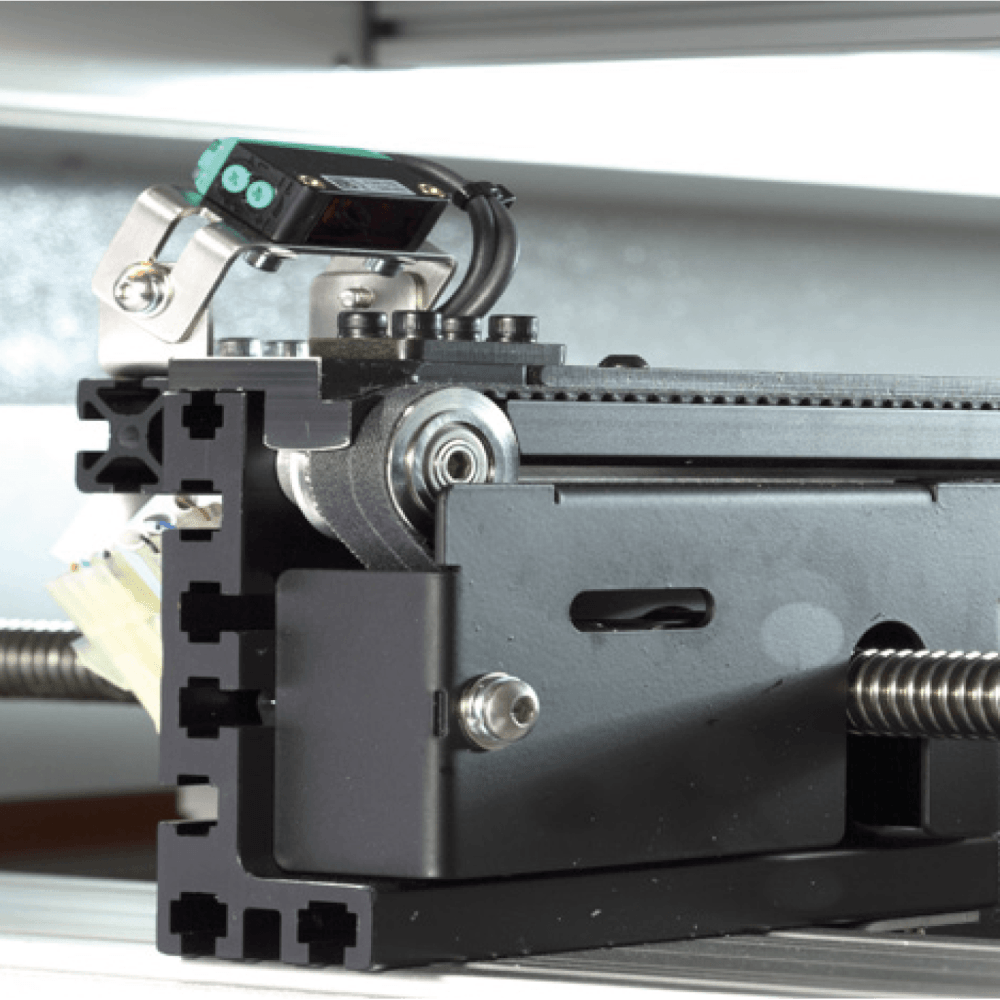

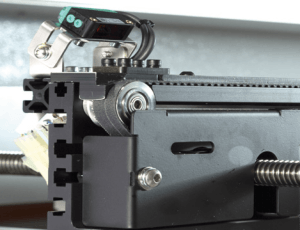

Transportsystem und Inline-Integration

  • Systemunabhängige Schnittstelle für Fördermodul Option mit oder ohne Rückförderer

  • Verschiedene Optionen und kundenspezifische Lösungen können realisiert werden

Maße und Gewicht

  • Breite 1200 mm x Tiefe 1280 mm

  • Höhe 1456 mm

  • Gewicht 560 kg

Anschlusswerte und Einstellbedingungen

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz

  • Leistungsaufnahme des Scanners 750 W

  • Temperatur: 5° C - 35° C

  • Luftfeuchtigkeit: 10 % - 80 % nicht kondensierend
