modusAOI S3-ITM-R

Triple THT Inspektion

Das Triple-AOI-System ist für die gleichzeitige Inspektion am Rücklaufband sowie von oben und unten vor und nach dem Wellenlötofen konzipiert. Es verfügt über drei Multi-LED beleuchtete Scanner-Einheiten sowie eine patentierte Spezialoptik, die ein parallaxenfreies Bild erzeugt. Das System umfasst drei modus Steuereinheiten. Das Transportmodul hat eine Länge von 1200mm (47.2 in.).

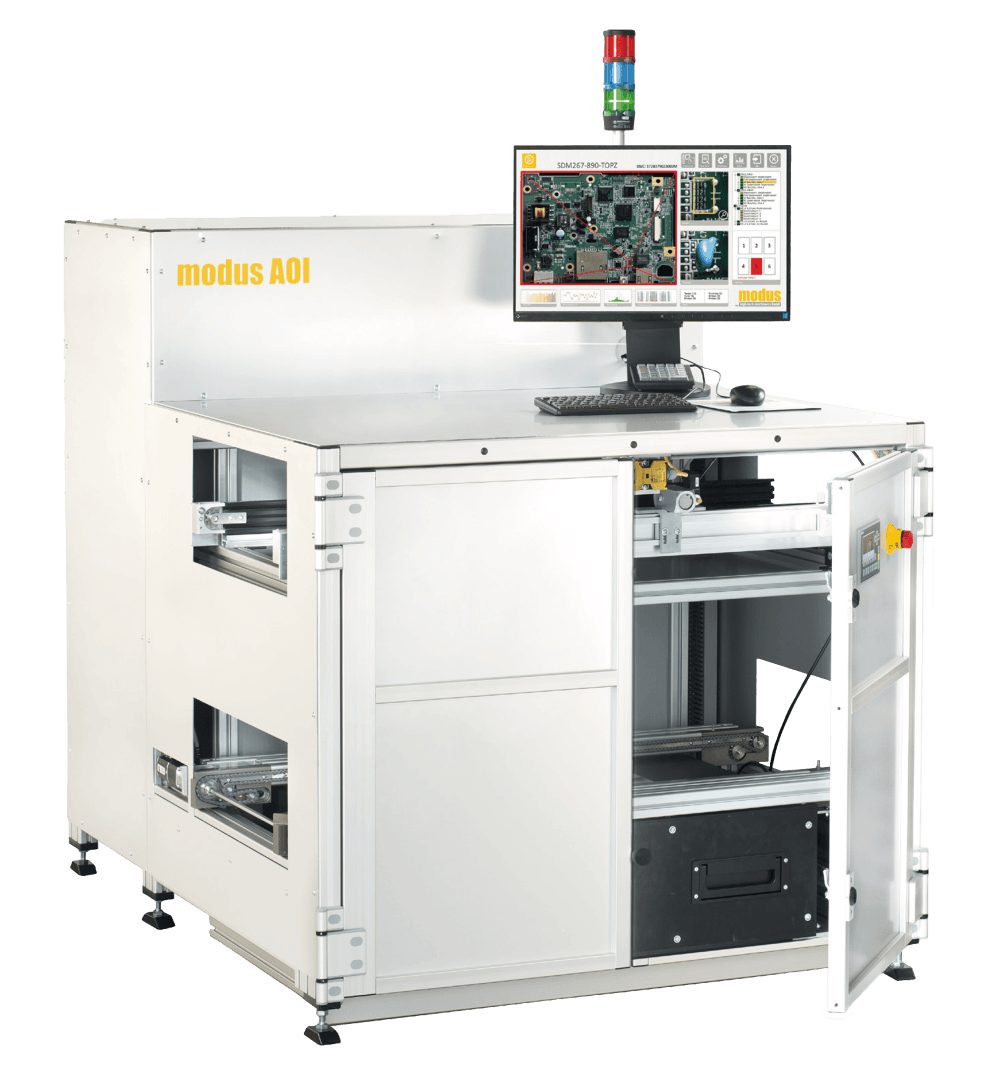

bild 14

Produkt-Merkmale

Dreifach-System zur gleichzeitigen Inspektion von Ober- und Unterseite vor und nach dem Lötprozess.

Optionale automatische Reinigung des unteren Inspektionsbereichs mit einem Luftmesser.

Kombination verschiedener Inspektionsaufgaben wie SMD-Bestückung, THT-Lötstellen, konforme Beschichtung und vollständiges Screening auf Lotperlen (Lotkugeln).

Erfassen einer beliebigen Anzahl von Barcodes und Data-Matrix-Codes auf der Multi-Leiterplatte.

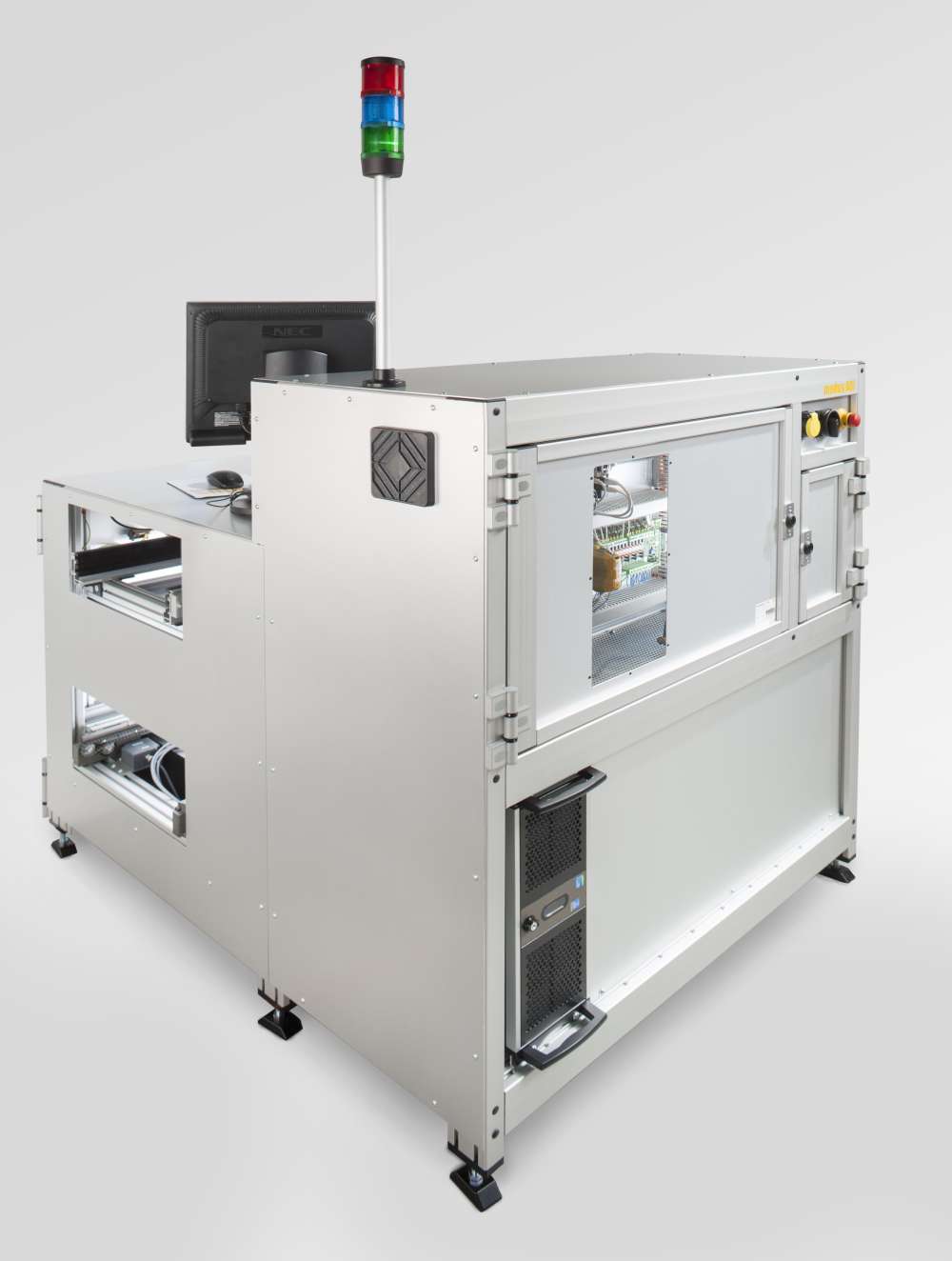

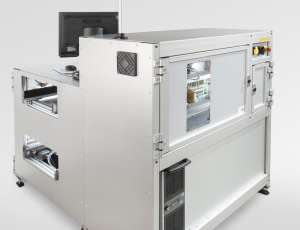

modus jRueck3 0801

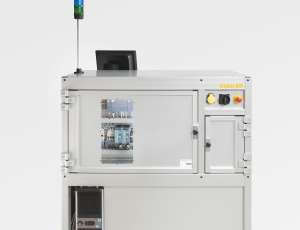

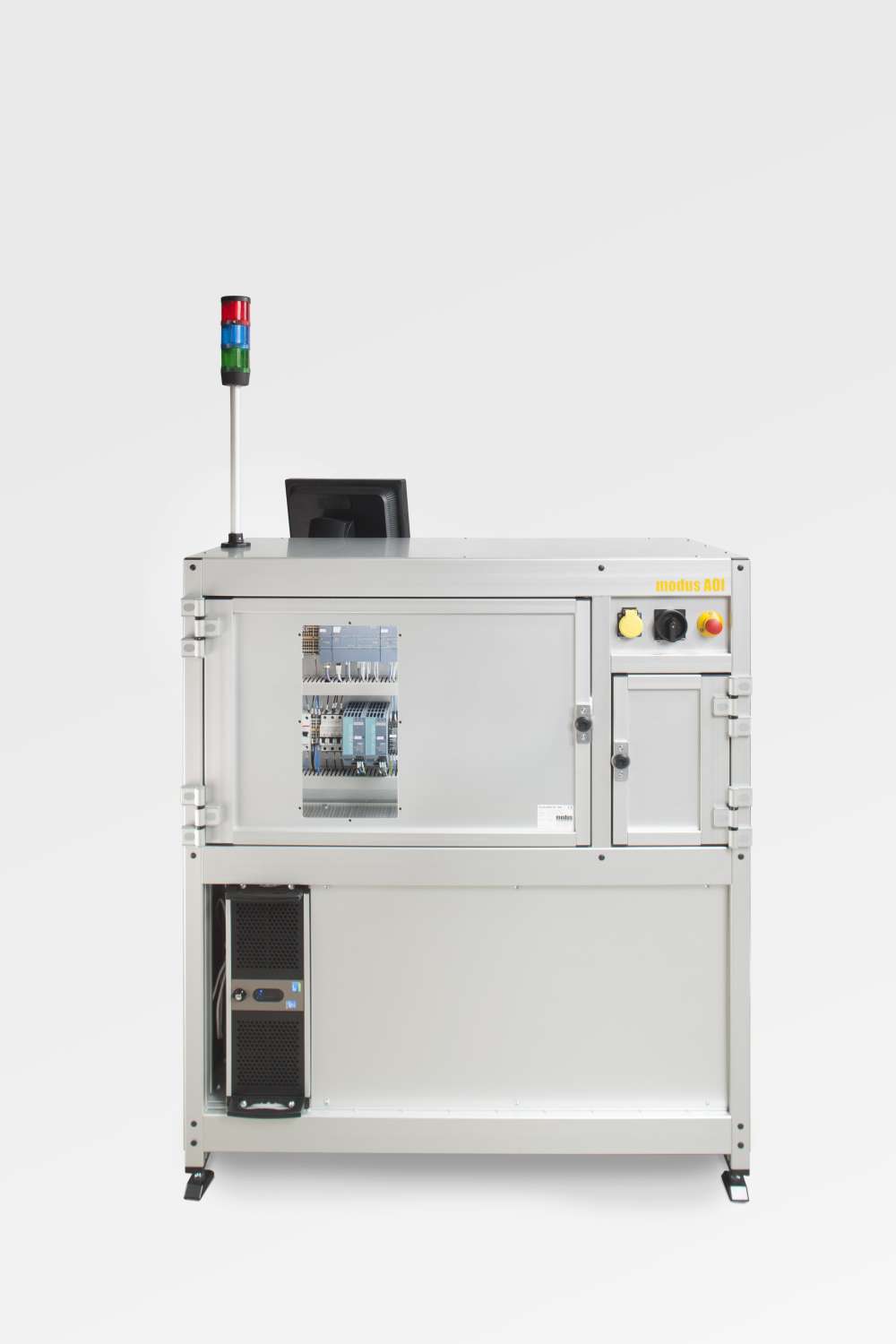

modus Rueck2 0789

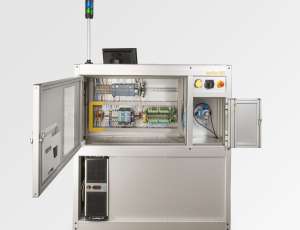

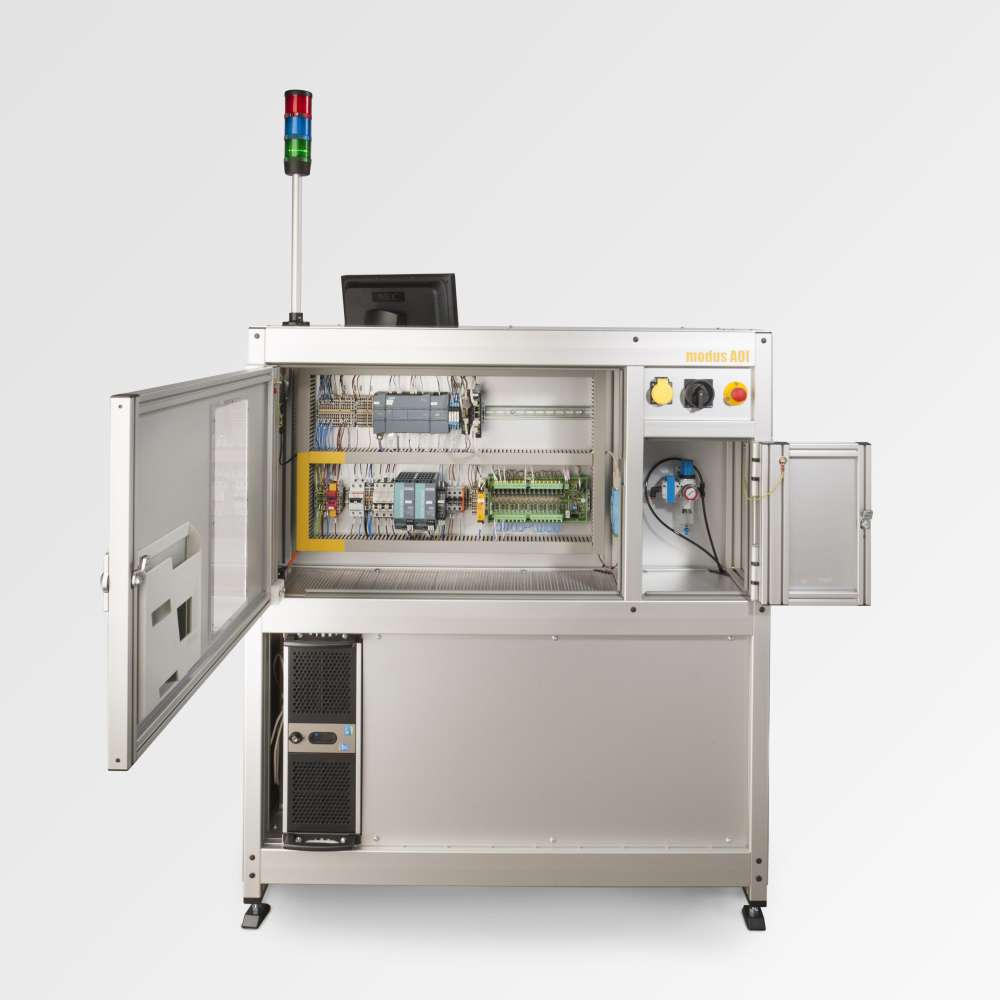

modus jpm2 0760 Rueckseite

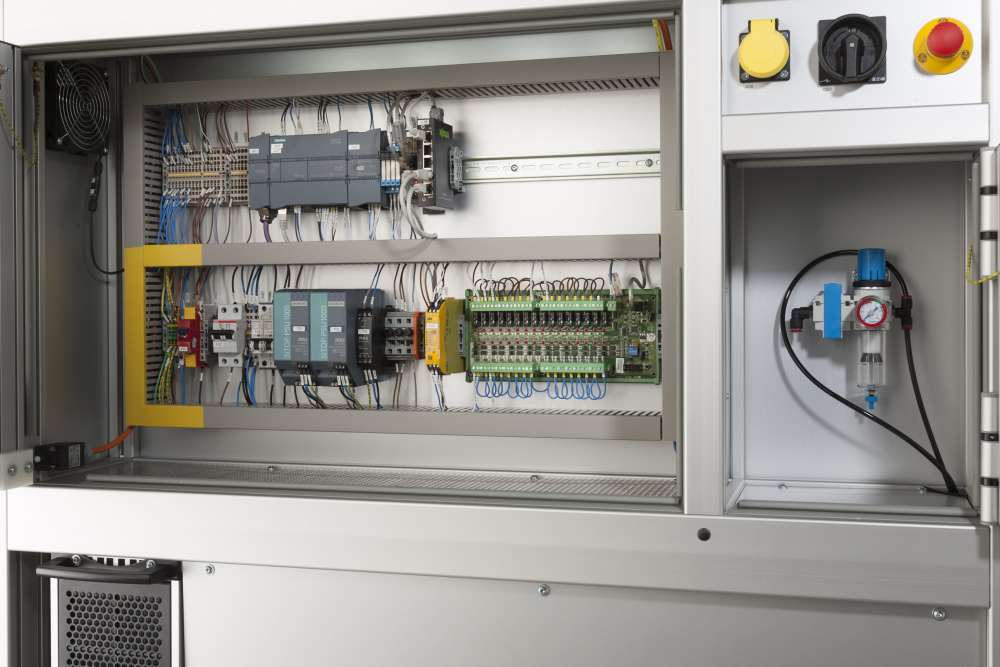

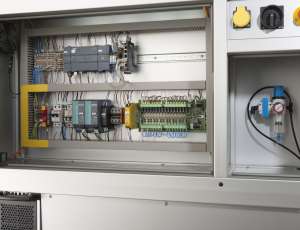

modus jpm2 0762

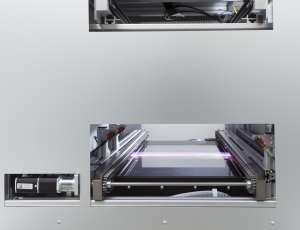

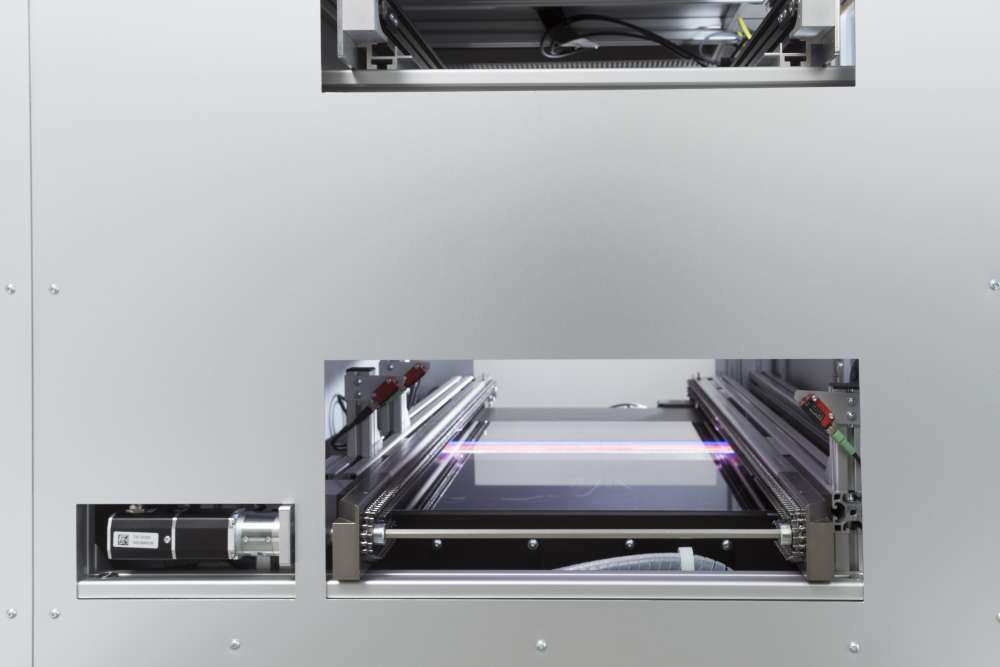

modus jpm 2064

Individuelles Angebot anfordern

Jetzt starten!

Technische Informationen

Scan-Einheit

  • Auflösung: 600 - 1200 dpi, 42μm - 21μm

  • Farbtiefe 3 x 12 Bit intern, 3 x 8 Bit extern

  • Lichtquelle: Multi-LED-Beleuchtung

  • Optional: UV-LED Cluster 365nm fokussiert

  • Lötmeniskussteuerung mit blau-rot-weißem LED-Cluster basierend auf verschiedenen Beleuchtungswinkeln

  • Einstellbare Beleuchtungsprofile

  • Getriggerte Lichtsteuerung

  • Telezentrisches Objektiv für ein parallaxenfreies Bild

  • Rektifiziertes Bild durch orthogonale Kalibrierung

  • Optional: Kalibrierung der konformen Schichtdicke

System-PC

  • Intel Core i7 3.8Hz neueste Generation

  • 32GB DDR4-RAM

  • DVD-Brenner

  • 2 x 1Gb/s Netzwerkschnittstelle

  • E/A-Modul

  • 2 x 4TB HDD's (NAS 24/7)

  • 1 x 512GB SSD NVMe M.2

  • Windows 10 IoT Enterprise LTSC 64Bit

  • Acronis Backupsoftware

  • Tastatur

  • Maus

  • Operator Tastatur

  • 24" Full-HD IPS 16:9 Monitor

Arbeitsbereich

  • Leiterplattenfläche 420 mm x 530 mm

  • Abstand BOT min 40mm, TOP bis zu 100mm

Inspektionsgeschwindigkeit

  • Voller Bereich unabhängig von der Anzahl der Prüfteile:
    25 Sekunden (einschließlich Berechnungszeit). Ein kleinerer Scanbereich bedeutet weniger Prüfzeit.

Maße und Gewicht

  • Breite 1200 mm x Tiefe 1450 mm

  • Höhe 1352 mm

  • Gewicht 410 kg

Transportsystem und Inline-Integration

  • Systemunabhängige Schnittstelle für Fördermodul

  • Standard-Inline-System mit beliebigem Förderbandantrieb und Softstopp

  • Duales System zur gleichzeitigen Inspektion von Ober- und Unterseite

  • Verschiedene Optionen und kundenspezifische Lösungen können realisiert werden

Anschlusswerte und Einstellbedingungen

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz
  • Leistungsaufnahme des Scanners 750 W
  • Temperatur: 5° C - 35° C
  • Luftfeuchtigkeit: 10 % - 80 % nicht kondensierend
